Painettu elektroniikka
Elektroniikkateollisuuden ympäristökuormitusta voidaan merkittävästi vähentää, kun perinteiset valmistusprosessit korvataan painetulla elektroniikalla ja fossiilipohjaiset materiaalit biopohjaisilla materiaaleilla. VTT:llä on ainutlaatuiset valmiudet muutoksen toteuttamiseen: vastuullisen elektroniikan osaaminen, rullalta rullalle -tulostus ja joustavan elektroniikan hybridivalmistustekniikka. Painetun elektroniikan pilottitehtaamme pyörii 20 vuoden kokemuksen ja yli 100 asiantuntijan voimin.
Lyhyesti
Yli 100 laaja-alaista asiantuntijaa ja maailmanluokan painetun elektroniikan pilottitehdas.
Voimme tukea asiakkaitamme erilaisissa hankkeissa, joihin sisältyy tai joissa yhdistyvät vastuullinen elektroniikka, joustava elektroniikka ja rakenteellinen elektroniikka.
Vuosittainen tutkimus- ja kehityssopimus lähes 100 yrityksen kanssa neljässä eri maanosassa. Työskentelemme yli 200 yrityksen kanssa yhteisesti rahoitettujen hankkeiden parissa.
VTT:llä on asiantuntemusta ja tutkimusinfrastruktuuria, jonka avulla voimme tukea asiakkaitamme joustavan, painetun ja hybridielektroniikan suunnittelussa, kehittämisessä ja kaupallistamisessa. Painetun elektroniikan avulla voidaan lisätä sekä uusien tuotekonseptien että olemassa olevien tuotteiden ja ratkaisujen vastuullisuutta ja suorituskykyä. Tämä auttaa elektroniikkaan tukeutuvia teollisuusaloja kamppailemaan resurssiniukkuuden ja elektroniikkaromun vähentämisen kanssa.
Painettu elektroniikka – kestävästä kehityksestä uusi normaali
Me VTT:llä haluamme tehdä vastuullisista materiaaleista elektroniikkateollisuuden uuden normaalin.
Asiakkaidemme strategisena kumppanina kehitämme elektroniikkaa kestävästi. Työmme perustuu biopohjaisten materiaalien kehitykseen sekä painetun ja hybridielektroniikan monialaiseen osaamiseen. Laajan erikoisosaamisemme ansiosta voimme kehittää räätälöityjä ratkaisuja monimutkaisiin sovelluksiin. Voimme tukea organisaatioita kestävän kehityksen edistämisessä elektroniikan koko elinkaaren ajan, mukaan lukien:
- Tuotteiden ja komponenttien ekosuunnittelu
- Vastuulliset materiaalit
- Vastuullinen käyttö ja hävittäminen
- Energia- ja resurssitehokkaat prosessit.
Tiedämme kokemuksesta, että kestävä elektroniikka voi luoda uutta liiketoimintaa elektroniikka- ja optiikkateollisuudelle ja vähentää merkittävästi ympäristökuormitusta.
Tarvitsitpa sitten alustavaa etenemissuunnitelmaa, kohdennettua analyysia, uutta prototyyppiä, prosessikehitystä pilottivaiheen valmistuksessa tai tukea tuotteen kaupallistamisessa, voimme auttaa sinua ottamaan kestävän kehityksen harppauksen ja aloittamaan kiertotalouden mukaisten elektroniikkalaitteiden valmistuksen.
Joustava elektroniikka

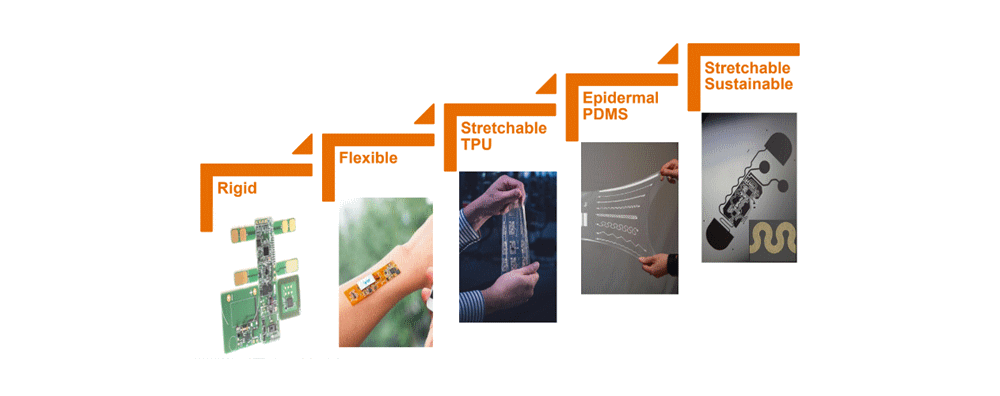

Nykyiset elektroniikkatuotteet ovat käytännössä jäykkiä piirilevyjä jäykissä laatikoissa. VTT Printed Intelligence luo elektroniikkaratkaisuja, jotka ovat joustavia, pehmeitä, mukautuvia ja jopa venyviä. Ne voivat esimerkiksi mitata ihmiskehosta erilaisia parametreja, kuten lämpötilaa tai sykettä, ja niitä voidaan käyttää älylaastareiden tavoin. Uusiin muotoihin tiivistettyä joustavaa ja venyvää elektroniikkaa voidaan käyttää esimerkiksi diagnostiikassa ja hyvinvointisovelluksissa.
Case: Painettu elektroniikka edistää terveysteknologian innovaatioita
VTT ja GE Healthcare kehittivät yhdessä seuraavan sukupolven puettavan anturin potilasvalvontaan. Painetun elektroniikan mahdollistama kevyt ja käyttäjäystävällinen ratkaisu voi tarjota kätevän ja kohtuuhintaisen ratkaisun potilaiden toipumisen tueksi.
Rakenteellinen elektroniikka
Rakenteellinen elektroniikka on uudenlainen tapa integroida elektroniikka saumattomasti erilaisiin materiaaleihin ja rakenteisiin. Sitä voidaan käyttää esimerkiksi auton sisävalaistuksessa tai muovin tai lasi-ikkunoiden sisällä olevissa näytöissä. Rakenteellinen elektroniikka vähentää materiaalin käyttöä ja tuotteen painoa. Niinpä se parantaa erilaisten sovellusten ympäristöystävällisyyttä. Rakenteellisella elektroniikalla on paljon potentiaalisia käyttökohteita monilla teollisuudenaloilla, kuten autoteollisuudessa, rakentamisessa ja infrastruktuurissa.
Rakenteellisessa elektroniikassa järjestelmän toiminnot – elektroniikka, fotoniikka ja mekatroniikka – on integroitu saumattomasti mekaaniseen runkoon. Tuloksena on itsenäinen, pitkälle integroitu, kestävä ja toimiva tuote.
Rakenteellisen elektroniikan edut:
- Yksinkertaisuus: vähemmän mekaanisia osia, yhden substraatin toteutus
- Järjestelmän koon, paksuuden ja painon pienentäminen
- Saumaton integrointi: yhdistetty optiikka, elektroniikka ja mekaniikka
- Suunnittelun vapaus 2D- ja 3D-geometrian avulla
- Uudet suuren pinta-alan tuotearkkitehtuurit mahdollistavat rullalta rullalle- ja rullalta paneeliin -valmistuksen.
- Vihreämpi elektroniikka: 3D-tulostus, vähemmän materiaalinkäyttöä, ympäristöystävällisyys
- Yksinkertaistettu arvoketju: vähemmän alajärjestelmiä ja toimittajia sekä logistiikkaa
Menestyksekkäät spin-off-yritykset todistavat painetun elektroniikan potentiaalin
VTT:n kehittämillä painetun elektroniikan teknologioilla on ollut ratkaiseva rooli useissa kaupallisissa menestystarinoissa. Odotamme innolla, että pääsemme rakentamaan lisää menestystarinoita kanssanne.
TactoTek
TactoTek, johtava ruiskuvaletun rakenteellisen elektroniikan (IMSE) ratkaisujen tarjoaja, toimii tällä hetkellä kolmessa maanosassa ja työllistää 100 henkilöä. IMSE-teknologia, joka alentaa kokoamiskustannuksia yli 30 % perinteisiin valmistusmenetelmiin verrattuna, perustuu VTT:n tutkimus- ja kehitystyöhön.
Dispelix
Dispelix on edistyksellinen valokanavien suunnittelija ja valmistaja. Yritys tuottaa seuraavan sukupolven visuaalisia ratkaisuja kuluttajien ja yritysten puettavaan AR- ja MR-teknologiaan. Yrityksen teknologia perustuu VTT:n kehittämään valojohdeoptiikkaan, joka mahdollistaa näyttöjen valmistamisen kevyinä ja ohuina, vain millimetrin paksuisina, elementteinä joko lasille tai muoville.
ISCENT
ISCENT tuottaa optisia ja toiminnallisia ominaisuuksia ilman lisämateriaaleja tietyille substraateille rullalta rullalle -prosessilla. Prosessi ei vaadi metallia, ylimääräisiä lakkoja tai laminointia, joten se on kestävä, kustannustehokas ja monipuolinen tulostusvaihtoehto. ISCENT perustettiin vuonna 2011 VTT:n spin-off-yrityksenä. Lue lisää VTT:n roolista teknologian kehittämisessä ja siitä, miten yritys sai alkunsa.
Ainutlaatuista osaamista ja maailmanluokan pilottitehdas

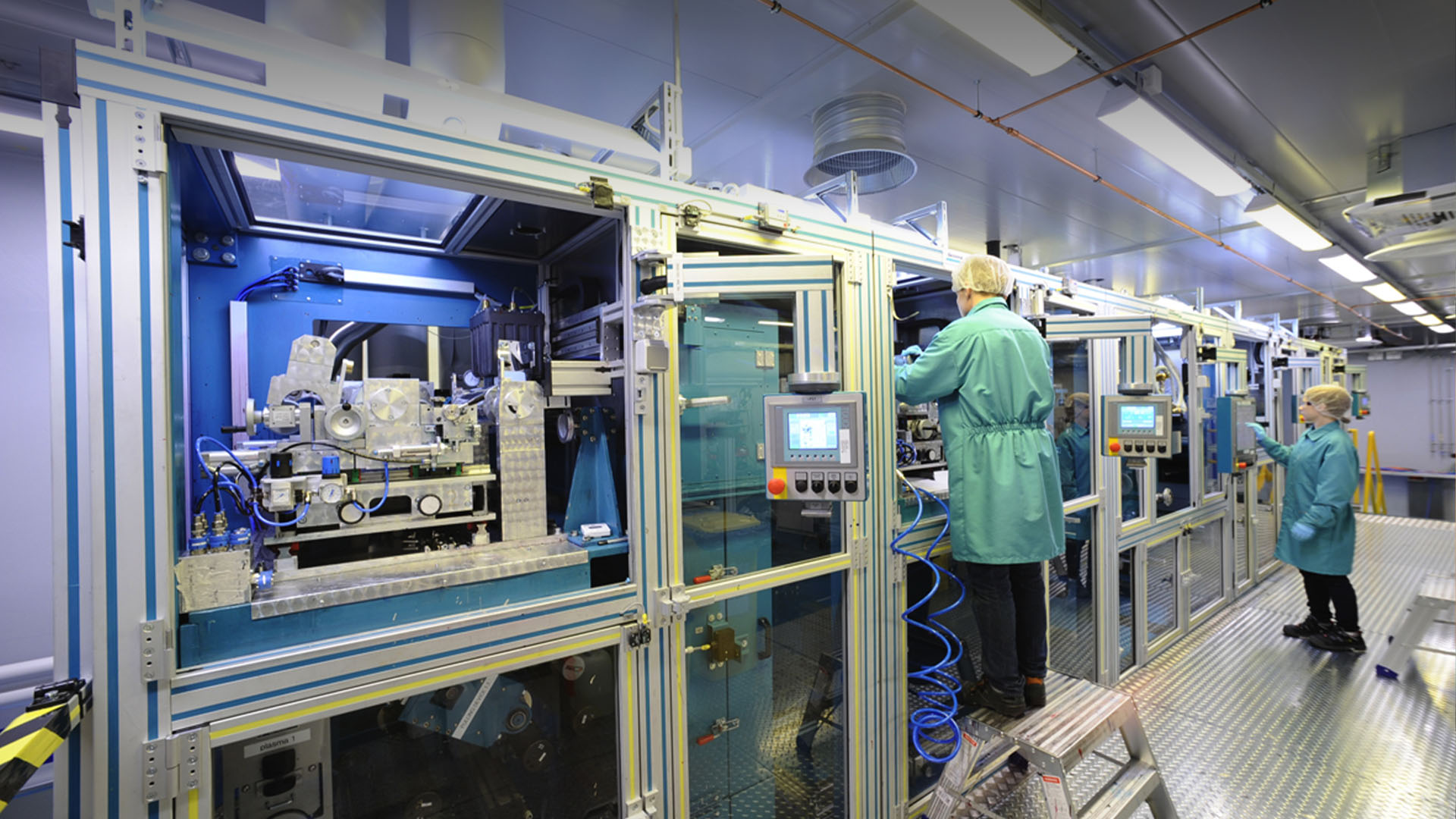

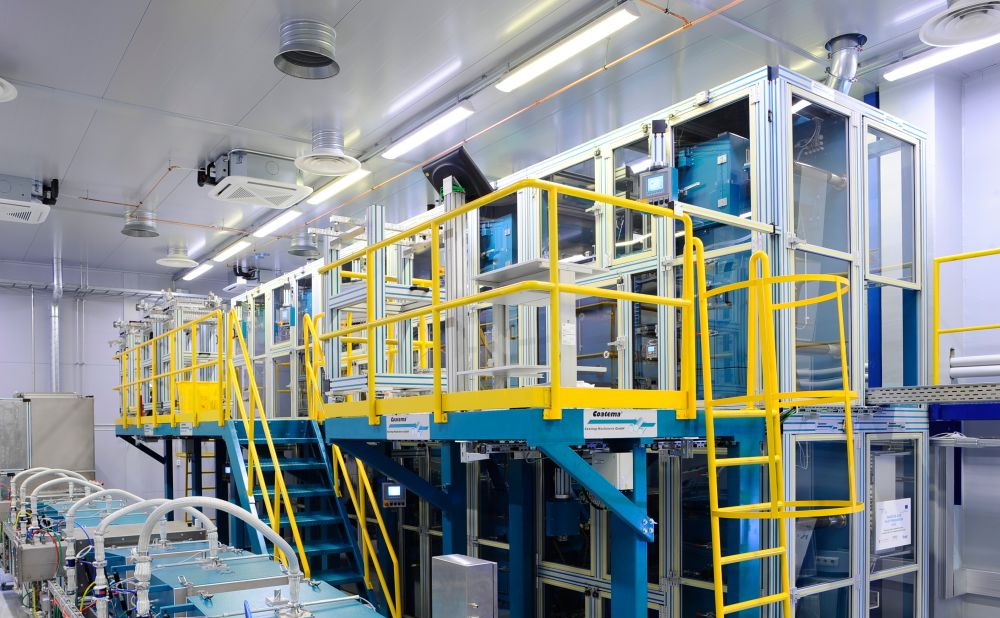

VTT:llä on ainutlaatuista osaamista materiaalien suunnittelusta ja pilottimittakaavan rullalta rullalle -tuotannon prosessikehityksestä sovellusten ja järjestelmien moniteknologiseen osaamiseen. Meillä on myös maailmanluokan palkittu rullalta rullalle -tekniikkaan kykenevä pilottitehdas tulostusta, komponenttien kokoonpanoa ja jälkikäsittelyä varten.
Tarjoamme R2R-prototyyppi-, verifiointi-, pilotti- ja skaalauspalveluja uusien materiaalien, prosessien ja tuotekonseptien kehittämiseen. Palveluita voidaan käyttää suurten pinta-alojen ja joustavien muotokertoimien elektroniikkaan, fotoniikkaan ja bio-µ-järjestelmiin.
Pystymme esimerkiksi kokoamaan pieniä IC-piirejä ja tulostamaan piirejä sähköjohtavilla musteilla joustaville ja venyville alustoille jatkuvassa rullalta rullalle -prosessissa. Alustat voivat myös olla biomateriaaleja tai paperia. Näin voidaan kustannustehokkaasti arvioida piirien tuotantokelpoisuutta.
PrintoCent – painetun elektroniikan teollisuusklusteri
VTT käynnisti PrintoCent-ekosysteemin vuonna 2008 edistääkseen painetun älykkyyden kaupallistamista ja teollistamista. Vuoden 2011 jälkeen PrintoCent-ekosysteemi on luonut 30 startup-yritystä, joissa on yhteensä 400 työntekijää. Tähän mennessä yrityksiin on investoitu noin 50 miljoonaa euroa. Toiminnan ytimessä on kansainvälinen teollisuusklusteri, johon kuuluu 40 jäsenyritystä autoteollisuuden, tieto- ja viestintätekniikan ja diagnostiikan aloilta sekä vastaavista arvoketjuista. Työskentelemme yhdessä hyödyntääksemme painetun älykkyyden tarjoamia mahdollisuuksia.
Yhteistyöhön kanssamme
-
Ota meihin yhteyttä! Haluamme ymmärtää liiketoimintaasi ja tavoitteitasi ja miettiä yhdessä, miten voimme parhaiten tukea sinua.
-
Tyypillisesti työ kanssamme alkaa proof-of-concept-vaiheella. Näin voimme ymmärtää haasteitasi ja testata parhaita tapoja vastata niihin.
-
Kun konsepti on validoitu, keskitymme valmistusprosessin kehittämiseen. Kehitämme ja hiomme valmistusprosessin tärkeimmät vaiheet pilottitehtaassamme ja/tai yhteistyössä kumppaneidemme kanssa.
-
Kun valmistusprosessi on hiottu täydelliseksi, on aika siirtyä teollisen mittakaavan tuotantoon, teknologian siirtoon ja kohti kaupallisia sovelluksia. Tuemme siirtoa asiakkaille, heidän toimitusketjulleen tai huolellisesti valituille valmistuskumppaneille.
Ota meihin yhteyttä!
